電動刀閘閥操作使用說明

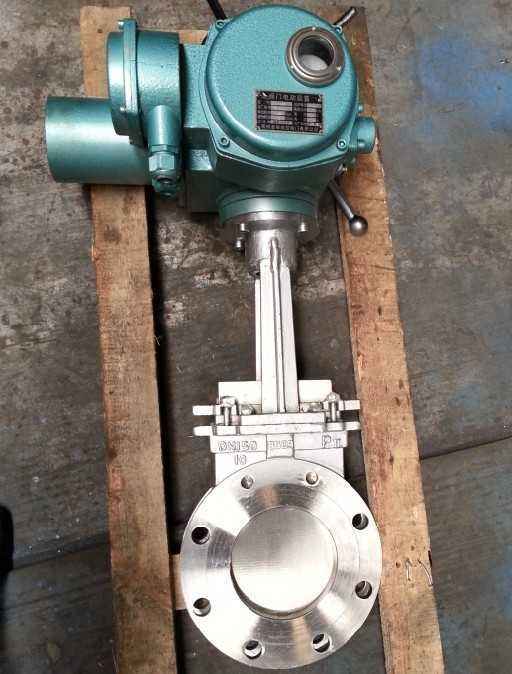

電動刀閘閥，也稱電動刀型閘閥，是一種重要的流體控制設備。以下是對電動刀閘閥的詳細介紹：

一、電動刀閘閥操作使用說明結構特點

電動刀閘閥的結構相對簡單，主要部件包括閥體、閘板、閥桿、密封件和執行機構（電動裝置）。閥體通常是一塊具有流體通道的金屬或合金板，閘板則是一塊可以垂直于流體通道滑動的刀片狀部件，用于打開或關閉閥門。執行機構通過電機驅動閥桿，帶動閘板上下運動，從而控制管道中介質的流量和流向。刀閘閥作為一種重要的工業閥門，其國標標準對于確保產品質量和性能具有重要意義。以下將詳細介紹刀閘閥的國標標準及其相關規范。

一、刀閘閥的國標標準

1. 設計制造標準：刀閘閥的設計制造應遵循JB/T 8691-2013等標準，這些標準規定了刀閘閥的結構設計、制造工藝、材料選用等方面的要求，確保產品的可靠性和安全性。

2. 結構長度標準：刀閘閥的結構長度應符合GB/T 15188.2-94等標準，這些標準規定了不同規格刀閘閥的結構長度，確保產品的互換性和安裝便利性。

3. 法蘭連接標準：刀閘閥的法蘭連接應遵循GB/T 9113.1-2000等標準，這些標準規定了法蘭的連接尺寸、密封面型式等，確保刀閘閥與其他設備的連接緊密可靠。

二、刀閘閥的相關規范

1. 材質規范：刀閘閥的閥體材質可選用Q235、Q345等碳鋼材料，也可選用不銹鋼等耐腐蝕材料。密封材料則常采用橡膠、四氟等耐磨損、耐腐蝕材料，以確保閥門的密封性能和使用壽命。

2. 密封結構規范：刀閘閥可采用單向密封或雙向密封結構，根據實際需求選擇適合的密封方式。同時，閘板的斜角和閥體上擋塊的配合應緊密，以確保閘板關閉時能夠緊密貼合在閥座上，保持密封狀態。

3. 執行機構規范：刀閘閥的執行機構可根據使用場合和需求選擇手動、氣動、電動等不同類型。手動執行機構操作簡單，適用于小型閥門；氣動和電動執行機構則可實現遠程控制，提高自動化程度。

此外，刀閘閥在長時間開啟時，環境中可能會有灰塵、雜質等附著在閘板表面，影響閘板的關閉和密封性能。因此，對于有閥蓋的刀閘閥，應定期清理閘板表面，確保閘板的正常運作。

綜上所述，刀閘閥的國標標準及相關規范是確保產品質量和性能的重要保障。用戶在選購和使用刀閘閥時，應關注產品的標準符合性、材質、密封結構以及執行機構等方面，以確保選購到符合實際需求、性能可靠的刀閘閥產品。

二、電動刀閘閥操作使用說明工作原理

電動刀閘閥的工作原理基于電動執行器的驅動。當電機接收到控制信號時，它會驅動閥桿進行上下運動，進而帶動閘板在閥體內進行升降。當閘板向上運動時，介質通過閥門的流量增加；當閘板向下運動時，介質通過閥門的流量減少。由于閘板的形狀類似于刀片，因此可以有效地切斷介質，防止泄漏。

三、電動刀閘閥操作使用說明性能優勢

1. 密封可靠：電動刀閘閥的閘板與閥座之間的密封面通常經過精密加工，能夠形成可靠的密封，防止介質泄漏。

2. 操作輕便靈活：電動執行機構使得閥門的操作更加輕便和靈活，可以通過遠程控制實現閥門的開關操作。

3. 結構簡單緊湊：電動刀閘閥的設計合理，結構緊湊，易于制造、安裝和維護。

4. 通道流暢：閥體的流體通道設計合理，能夠減小流阻，提高介質的流通效率。

5. 耐磨耐腐蝕：閘板和閥座的材料通常選用耐磨耐腐蝕的合金鋼、不銹鋼或特殊涂層材料，以適應各種惡劣的工作環境。

四、電動刀閘閥操作使用說明適用場景

電動刀閘閥的適用場景較為廣泛，包括但不限于以下領域：

1. 礦山領域：用于礦山的選煤、排渣等作業，可處理含有煤矸石、礦石顆粒等雜質的介質。

2. 電力行業：在電站的除灰系統中控制灰渣水混合物的排放；在燃料輸送系統中調節煤炭、煤粉等物料的輸送；還可應用于煙氣脫硫系統，控制脫硫漿液的流量。

3. 污水處理：用于城市污水處理廠及工業廢水處理系統，處理污水中的懸浮物、纖維物等雜質。

4. 食品工業：在食品加工中控制流體物料的輸送，如牛奶、果汁、啤酒等的生產過程中，可在管道上實現對這些物料的截斷和導通。

5. 造紙行業：造紙過程中需要處理大量的紙漿、纖維等物料，電動刀閘閥能夠很好地適應這種含有纖維的介質。

6. 醫藥化工：在醫藥生產中輸送和控制各種藥液、藥劑等流體；在化工領域處理含有顆粒、粉末或纖維的化工原料、中間體及成品的流體輸送。

五、電動刀閘閥操作使用說明安裝與使用注意事項

1. 安裝位置：電動刀閘閥應水平安裝，以確保最佳的流體流動和密封效果。

2. 清潔檢查：安裝前應檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著。

3. 連接與緊固：各連接部位螺栓應均勻擰緊，以確保閥門管道在介質的沖擊下不會脫落。

4. 填料壓緊：檢查閥門填料部位是否壓緊，以保證填料的密封性和閘板的開啟靈活性。

5. 型號與流向：安裝前需校對閥門型號、連接尺寸及介質流向，確保與閥門要求一致性。

6. 預留空間：安裝時應預留閥門驅動的必要空間，以方便操作和維護。

7. 維護保養：定期檢查密封件的狀態，必要時進行更換；定期潤滑傳動部件；避免閥門在過冷或過熱的環境中工作。



8.

電動閥門的安裝和維護需要注意諸多細節，以確保其正常運行和延長使用壽命，以下是具體內容：

一、電動刀閘閥操作使用說明安裝注意事項

安裝位置選擇

1、應選擇便于操作、檢修和觀察的位置，周圍應留有足夠的空間，一般閥門周圍需預留至少 0.5 米的空間，方便人員進行操作和維護。

2、避免安裝在振動大、高溫、潮濕或有腐蝕性氣體的環境中，若無法避免，需采取相應的防護措施，如增加減振裝置、隔熱罩、防潮箱等。

3、對于水平管道，電動閥門宜安裝在水平管道上，閥桿應垂直向上，特殊情況需要傾斜安裝時，傾斜角度不宜超過 30°，以保證電動執行機構的正常工作。

管道連接要求

1、連接前，要確保管道內部清潔，無雜物、焊渣等，可采用壓縮空氣吹掃或水沖洗等方式進行清理。

2、電動閥門與管道的連接應保證同軸度，偏差不應超過規定值，一般要求同軸度偏差不大于 2mm，以防止產生額外的應力，影響閥門的密封性能和使用壽命。

3、采用法蘭連接時，要確保法蘭面平整、無變形，螺栓應均勻擰緊，螺栓擰緊后應露出螺母 2-3 扣，且各螺栓的擰緊力要均勻一致。

電氣連接要點

1、嚴格按照電動閥門的接線圖進行接線，確保接線正確無誤，接線端子應連接牢固，防止松動。

2、接入的電源應符合電動閥門的額定電壓、頻率等要求，電壓波動范圍一般不應超過額定電壓的 ±10%。

3、必須做好接地保護，接地電阻應不大于 4Ω，以保障人員和設備安全。

安裝調試步驟

1、安裝完成后，先進行手動操作試驗，檢查閥門的開閉動作是否靈活，有無卡澀、阻滯等現象。

2、再進行電動調試，檢查電動執行機構的開閥、關閥動作是否正常，閥門的開度指示與實際開度是否一致，限位開關和過力矩保護功能是否可靠等。

3、調試過程中，若發現問題應及時排查和解決，嚴禁帶故障投入運行。

二、電動刀閘閥操作使用說明維護注意事項

日常維護要點

1、定期檢查閥門的外觀，包括閥體、閥桿、電動執行機構等，查看是否有腐蝕、磨損、滲漏等現象，如有應及時處理。

2、檢查閥門的運行狀態，如開閉動作是否正常，有無異常聲音和振動，發現問題應及時停機檢查。

3、保持電動閥門的清潔，定期清理閥門表面的灰塵、油污等雜物，防止其進入閥門內部，影響閥門的正常工作。

定期保養項目

1、定期對電動執行機構的電機、齒輪箱等部件進行潤滑，一般每運行 3-6 個月應添加或更換一次潤滑脂，以降低摩擦，保證其運轉靈活。

2、檢查閥門的密封性能，可通過打壓試驗等方式進行檢測，如發現密封性能下降，應及時更換密封件。

3、對電動閥門的電氣系統進行檢查，包括接線端子、接觸器、繼電器等，查看是否有松動、燒蝕等現象，如有應及時修復或更換。

故障排查方法

1、當電動閥門出現故障時，首先判斷是電氣故障還是機械故障?？赏ㄟ^檢查電源、電機、控制電路等方面來排查電氣故障；通過檢查閥門的開閉動作、卡況、密封性能等方面來排查機械故障。

2、對于常見故障，如閥門打不開或關不上，可能是電源故障、電機故障、限位開關故障或閥門內部卡澀等原因引起，應逐步排查，找出故障原因并進行修復。

3、若遇到復雜故障或無法確定故障原因時，應及時聯系專業維修人員進行檢修，嚴禁盲目拆卸和維修，以免造成更大的損失。

六、電動刀閘閥操作使用說明維護與故障排除

為了確保電動刀閘閥的長期穩定運行，需要進行定期的維護與保養。這包括檢查閥門的密封性能、清潔閥門內部和外部的污垢、檢查傳動機構的靈活性以及潤滑傳動部件等。在使用過程中，如出現故障或異常情況，應及時停止使用并進行檢查。常見的故障包括電機故障、密封面泄漏、傳動機構卡頓等，需要根據具體情況進行相應的維修或更換。

綜上所述，電動刀閘閥具有結構簡單、密封可靠、操作輕便靈活等優點，在多個工業領域中得到了廣泛應用。在使用過程中，需要注意安裝與使用注意事項以及定期進行維護與保養，以確保其正常運行和使用壽命。
